CS17H可调双金属片式蒸汽疏水阀产品概述
CS67H、CS17H可调双金属片式蒸汽疏水阀是一种由壳体内凝结水的温度变化引起双金属片变形驱动阀芯的启闭动作的蒸汽疏水阀，其启动时，阀处于常开位置，冷态的凝结水和空气可迅速排放，随着热的凝结水流过，双金属片被加热后膨胀，开始动作，推动阀芯靠近阀座，当热的凝结水不断排出，温度接近饱和蒸汽温度时，阀门关闭，随后阀内的凝结水将慢慢冷却，双金属片收缩，上游的压力将重新开启阀门，冷凝水被排放，循环再次开始。该阀调节排水温度时，只需打开调整螺母并逆时针转动调节杆逐渐拧紧，以降低排水温度，相反，顺时针转动调节杆以增加排水温度。本产品端部连接结构采用螺纹型或承插焊型，安装方便，既有热静力型蒸汽疏水阀的性能，又具有工作中无蒸汽漏损和排空性能好的特点，工作平稳，动作可靠，噪声小，使用时间长。
CS17H可调双金属片式蒸汽疏水阀部件材料
|
序号 |
部件名称 |
材料名称 |
||||
|
1 |
阀 体 |
A216 WCB |
A217 WC6 |
A351 CF8 |
A351 CF8M |
A351 CF3M |
|
2 |
阀 盖 |
A216 WCB |
A217 WC6 |
A351 CF8 |
A351 CF8M |
A351 CF3M |
|
3 |
双金属片 |
A182 304 |
A182 304 |
A182 304 |
A182 316 |
A182 316L |
|
4 |
阀 芯 |
A276 430 |
A276 430 |
A276 304 |
A276 316 |
A276 316L |
|
5 |
阀 座 |
A276 430 |
A276 430 |
A276 304 |
A276 316 |
A276 316L |
|
6 |
过 滤 网 |
A240 304 |
A240 304 |
A240 304 |
A240 316 |
A240 316L |
|
7 |
螺 栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
A193 B8M |
|
8 |
螺 母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
A194 8M |
CS17H可调双金属片式蒸汽疏水阀性能参数
|
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
壳体试验压力(MPa) |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
设计制造 |
GB/T 22654-2008 蒸汽疏水阀 技术条件 |
||||
|
结构长度 |
GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 |
||||
|
螺纹标准 |
GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 |
||||
|
焊接端部 |
承插焊按JB/T 7746或ASME B16.11，对焊按GB/T 12224或ASME B16.25等 |
||||
|
检验试验 |
GB/T 12251-2005 蒸汽疏水阀 试验方法 |
||||
CS17H可调双金属片式蒸汽疏水阀外型尺寸
|
公称压力 PN |
公称通径 DN |
尺寸(mm) |
参考重量 KG |
|||
|
L |
H |
h |
W |
|||
|
16 ~ 40 (Class150)20 |
15 |
100 |
102 |
20 |
80 |
2.2 |
|
20 |
100 |
102 |
20 |
80 |
2.3 |
|
|
25 |
100 |
110 |
23 |
80 |
2.8 |
|
|
32 |
160 |
125 |
32 |
91 |
4.7 |
|
|
40 |
160 |
125 |
32 |
91 |
4.7 |
|
|
50 |
170 |
135 |
38 |
94 |
5.0 |
|
CS17H可调双金属片式蒸汽疏水阀结构图
如果你已订购了我公司生产的双金属片式蒸汽疏水阀，安装使用前必须用气体吹扫管线，清除污垢、灰尘、杂物等。

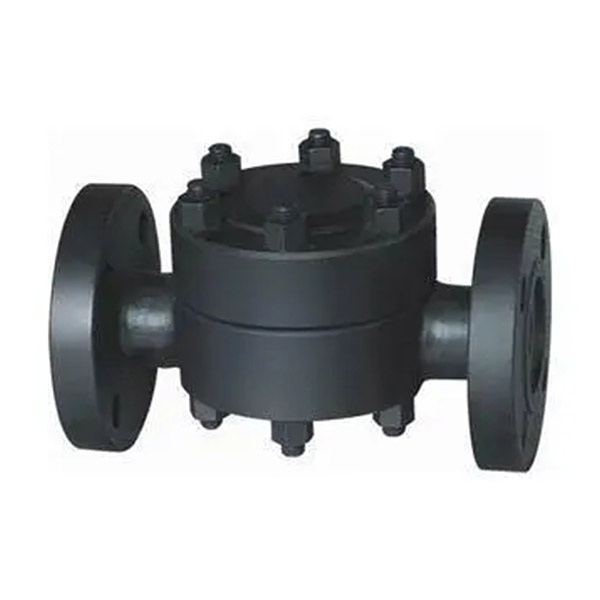

HRF3高温高压圆盘式疏水阀

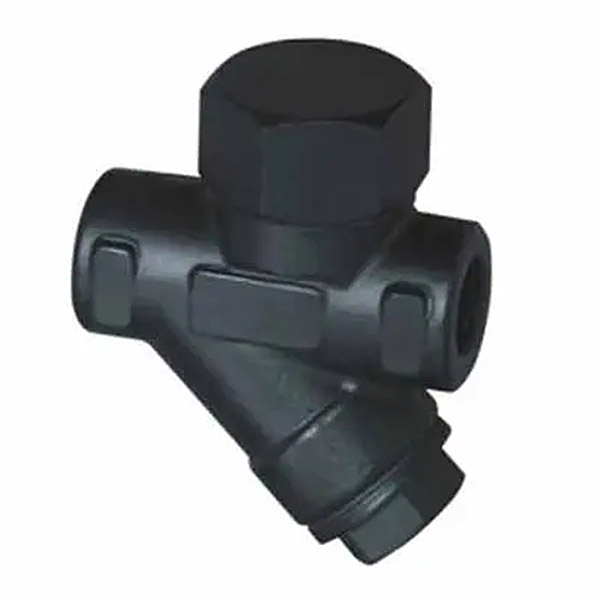

TD42热动力型圆盘式疏水阀
