TB3双金属片式蒸汽疏水阀产品概述
TB3F、TB3W、TB3双金属片式蒸汽疏水阀主要由阀体、阀盖、阀座、阀瓣及双金属片组等组成，其中双金属片组件是其驱动元件，使用时，它可依凝结水温度的变化而产生不同程度的变形来推动蒸汽疏水阀的开启和关闭。该阀采用线性密封关闭系统和微米级高精度阀座、阀芯，确保关闭可靠，无原蒸汽泄漏、无噪音、排空气能力好，充分利用凝结水的显热，节能效果好，并且用户可根据季节变换，随时调节凝结水的排放温度，调整时，只需卸下阀帽，松开螺母，将螺杆沿顺时针方向旋转到头(即零点)，并在曲线图表中找出所要求调节温度的圈数，然后沿逆时针方向旋转螺杆达到所要求的圈数，并用螺母固定之，然后拧上阀帽即可。本产品还内置有过滤装置，能有效阻止管道杂质进入阀内，保证阀正常工作，同时防止水锤损毁内部部件。
TB3双金属片式蒸汽疏水阀部件材料
|
序号 |
部件名称 |
材料名称 |
||||
|
1 |
阀 体 |
A105 |
A182 F11 CL.2 |
A182 304 |
A182 316 |
A182 316L |
|
2 |
阀 盖 |
A105 |
A182 F11 CL.2 |
A182 304 |
A182 316 |
A182 316L |
|
3 |
阀 帽 |
A105 |
A182 F11 CL.2 |
A182 304 |
A182 316 |
A182 316L |
|
4 |
螺 杆 |
A276 304 |
A276 304 |
A276 304 |
A276 316 |
A276 316L |
|
5 |
双金属片 |
A182 304 |
A182 304 |
A182 304 |
A182 316 |
A182 316L |
|
6 |
弹 簧 |
A276 304 |
A276 304 |
A276 304 |
A276 316 |
A276 316L |
|
7 |
阀 瓣 |
17-4PH |
17-4PH |
A276 304 |
A276 316 |
A276 316L |
|
8 |
阀 座 |
17-4PH |
17-4PH |
A276 304 |
A276 316 |
A276 316L |
TB3双金属片式蒸汽疏水阀性能参数
|
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
壳体试验压力(MPa) |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
调整温度范围(℃) |
50 ~ 190 |
||||
|
设计制造 |
GB/T 22654-2008 蒸汽疏水阀 技术条件 |
||||
|
结构长度 |
GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 |
||||
|
连接法兰 |
JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 |
||||
|
螺纹标准 |
GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 |
||||
|
焊接端部 |
承插焊按JB/T 7746或ASME B16.11，对焊按GB/T 12224或ASME B16.25等 |
||||
|
检验试验 |
GB/T 12251-2005 蒸汽疏水阀 试验方法 |
||||
TB3双金属片式蒸汽疏水阀外型尺寸
|
公称压力 PN |
公称通径 DN |
法兰连接结构尺寸(mm) |
螺纹和承插焊连接结构尺寸(mm) |
||||||
|
L |
H |
h |
W |
L |
H |
h |
W |
||
|
16 ~ 25 (Class150)20 |
15 |
150 |
90 |
17 |
56 |
80 |
90 |
17 |
56 |
|
20 |
150 |
90 |
19 |
56 |
80 |
90 |
19 |
56 |
|
|
25 |
160 |
90 |
23 |
56 |
85 |
90 |
23 |
56 |
|
TB3双金属片式蒸汽疏水阀结构图
如果你需要的双金属片蒸汽疏水阀有技术要求，须在订货合同中注明，本产品应安装在蒸汽管路较低的位置，阀门前应装有过滤器、截止阀，阀后应设有止回阀，同时安装旁路阀和旁通阀。

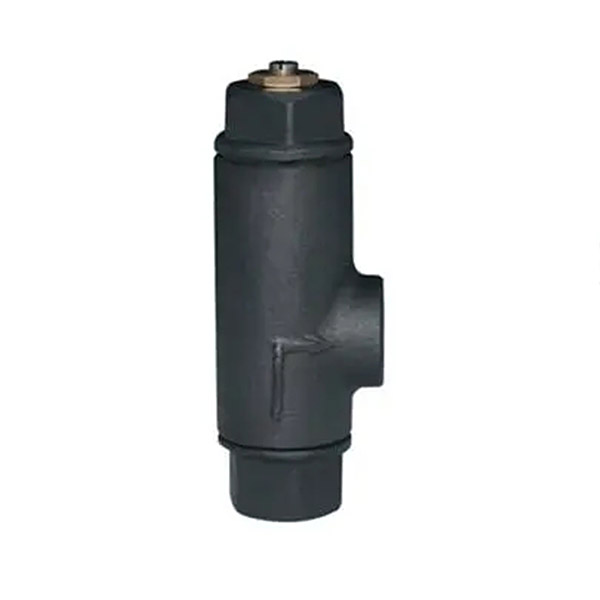

CS14F液体膨胀式蒸汽疏水阀

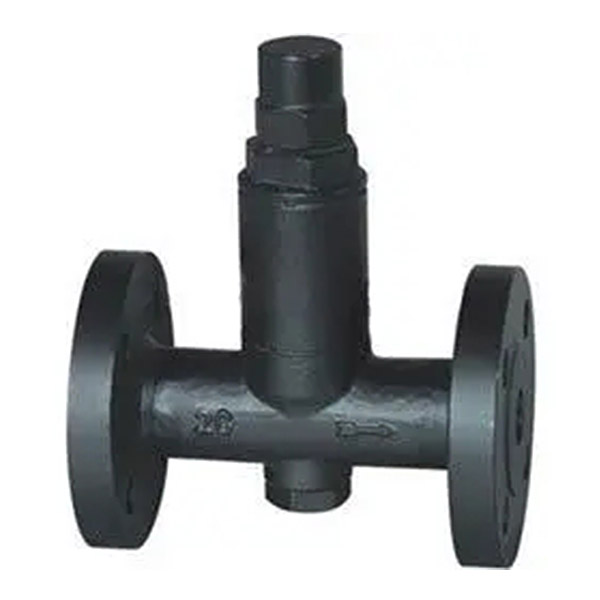

CS44F液体膨胀式蒸汽疏水阀
