CS45H钟形浮子式蒸汽疏水阀产品概述
CS15H、CS45H钟形浮子式蒸汽疏水阀是根据蒸汽和凝结水比重不同的原理工作，当蒸汽进入倒置桶内时，使桶浮起来，带动阀芯关闭阀门，随着温度下降，蒸汽冷凝成水，改变桶的浮力，使其下沉，打开蒸汽疏水阀放出凝结水。当生产设备开始启动时，倒置桶处于阀体底部，使阀芯呈开启位置，低温凝结水和空气迅速排放出去，阀内温度升高后，但仍被水充满，阀芯处于初始状态，高温凝结水继续排放出去，凝结水快排尽时，蒸汽充满桶上部，其浮力使桶上升，带动阀芯关闭，随着温度下降，蒸汽凝结成水，桶失去浮力而下沉，导致阀芯开启排水。该阀采用杠杆机构增加开、关阀力，加大排量，减小体积，浮动阀芯软着陆，动作灵活，使用时间长，阻汽排水性能好，自动排除空气，允许背压度可达80%，抗污垢能力强，便于维修，与同类蒸汽疏水阀相比，体积小、排量大。本产品可连续排水，也可间断排水，适应性较强，在设计上保留有水封，即使在冷凝水量很少时也没有蒸汽泄漏。
CS45H钟形浮子式蒸汽疏水阀部件材料
|
序号 |
部件名称 |
材料名称 |
||||
|
1 |
阀 体 |
A216 WCB |
A217 WC6 |
A351 CF8 |
A351 CF8M |
A351 CF3M |
|
2 |
阀 盖 |
A216 WCB |
A217 WC6 |
A351 CF8 |
A351 CF8M |
A351 CF3M |
|
3 |
倒 置 桶 |
A240 304 |
A240 304 |
A240 304 |
A240 316 |
A240 316L |
|
4 |
阀 杆 |
A240 304 |
A240 304 |
A240 304 |
A240 316 |
A240 316L |
|
5 |
阀 芯 |
A276 430 |
A276 430 |
A276 304 |
A276 316 |
A276 316L |
|
6 |
阀 座 |
A276 430 |
A276 430 |
A276 304 |
A276 316 |
A276 316L |
|
7 |
过 滤 网 |
A240 304 |
A240 304 |
A240 304 |
A240 316 |
A240 316L |
|
8 |
堵 头 |
A105 |
A182 F11 |
A182 304 |
A182 316 |
A182 316L |
|
9 |
螺 栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
A193 B8M |
|
10 |
螺 母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
A194 8M |
CS45H钟形浮子式蒸汽疏水阀性能规范
|
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
壳体试验压力(MPa) |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
设计制造 |
GB/T 22654-2008 蒸汽疏水阀 技术条件 |
||||
|
结构长度 |
GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 |
||||
|
连接法兰 |
JB/T 79、JB/T 82、GB/T 9113、GB/T 9115、HG/T 20592、HG/T 20615、ASME B16.5等 |
||||
|
螺纹标准 |
GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 |
||||
|
检验验收 |
GB/T 12251-2005 蒸汽疏水阀 试验方法 |
||||
CS45H钟形浮子式蒸汽疏水阀外型尺寸
|
公称压力 PN |
公称通径 DN |
法兰连接结构尺寸(mm) |
螺纹连接结构尺寸(mm) |
||||||
|
A |
B |
C |
D |
A |
B |
C |
D |
||
|
16 ~ 40 (Class150)20 |
15 |
170 |
102 |
166 |
94 |
127 |
102 |
166 |
94 |
|
20 |
170 |
102 |
166 |
94 |
127 |
102 |
166 |
94 |
|
|
25 |
170 |
102 |
166 |
94 |
127 |
102 |
166 |
94 |
|
|
32 |
230 |
142 |
290 |
160 |
200 |
142 |
290 |
160 |
|
|
40 |
230 |
142 |
290 |
160 |
200 |
142 |
290 |
160 |
|
|
50 |
230 |
142 |
290 |
160 |
200 |
142 |
290 |
160 |
|
|
65 |
310 |
142 |
290 |
160 |
— |
— |
— |
— |
|
CS45H钟形浮子式蒸汽疏水阀结构图
如果你需订购我厂蒸汽疏水阀产品，咨询时烦请注明类型、型号规格、壳体和内件材料、进出口压力、压差、操作温度及使用场合(如加热设备、蒸汽主管线、伴热管线等)。
CS17H双金属片式蒸汽疏水阀
TB3双金属片式蒸汽疏水阀

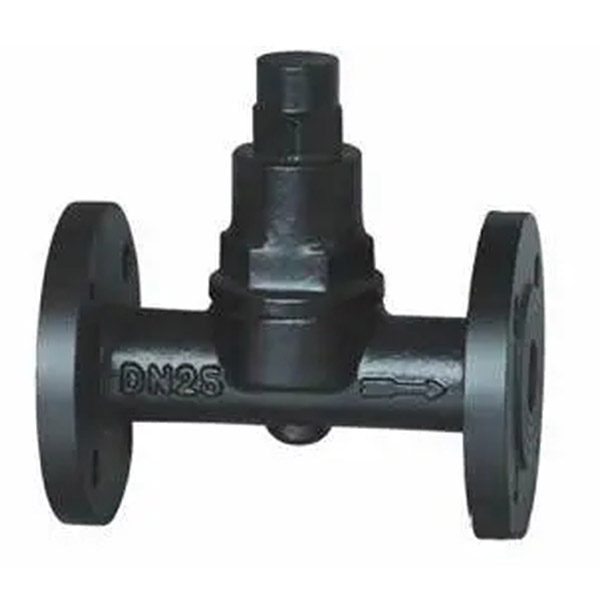

TB5F双金属片式蒸汽疏水阀
